在关于玻璃基板的CSPTxITGV2026会议上，出现了一组令人振奋的数据：玻璃基板作为下一代先进封装核心材料，正迎来产业化加速期，全球市场规模从2024年14.8亿美元快速增长至2034年23.3亿美元，技术竞争日趋激烈，英特尔、三星、JOINT3联盟等布局加速。
但热闹之下，一线从业者却保持着清醒的克制。在与产业链企业的对谈中，我们听到了另一个版本的故事：主流工艺路线直到最近才收敛于“飞秒激光诱导+湿法刻蚀”，电镀填铜的一致性问题仍未完全解决，而一套完整的行业标准体系至今缺位。一名行业专家更是直言，玻璃基板的产业化应用至少在2030年以后。
玻璃基板的应用与落地，是一场关于设备、材料、工艺、标准与耐心的长跑。
玻璃基板为何被英伟达、AMD、Intel同时纳入下一代高性能封装路线图？
这主要是因为玻璃的物理性质：
第一，极低介电损耗。玻璃基板的Df值低至0.001-0.003（@10GHz），较传统FR-4有机基板降低10倍，可支持超过112Gbps的高速信号传输。在112Gbps/PAM4乃至下一代224Gbps的互连场景下，这是有机材料无法企及的物理极限。
第二，CTE与硅片极度匹配。玻璃的热膨胀系数（CTE）为3.0~8.0×10⁻⁶/K，与硅芯片（2.6×10⁻⁶/K）高度匹配，从根本上消除了热循环导致的焊点疲劳与分层失效——这是高端AI芯片在数千瓦功耗下长期稳定运行的前提。
第三，超高表面平整度。玻璃表面粗糙度小于0.1μm，是有机基板的1/50，可以确保微细线路(<5μm L/S)的高精度蚀刻与巨量转移的对位精度。
第四，高导热与耐热性。玻璃的热导率1.1-1.4 W/m·K，使用温度>500°C，完美承载高功率芯片散热需求，Tg值远超有机材料上限。当AI芯片的功耗和面积都触顶时，玻璃基板是唯一还能在物理层面提供增量的材料。
国际上，英特尔定位“技术整合者+生态构建者”，聚焦CPU、硅光模块及AI芯片封装，联合康宁、肖特、旭硝子推动生态建设，计划在2026-2030年实现大规模应用，并在IMAPS 2025上重申玻璃基板战略地位。三星电机则与住友化学合资生产玻璃芯，世宗工厂试点产线已实现TGV深宽比10:1的突破，不仅向苹果供应“Baltra”AI服务器芯片样品，更推动三星电子测试玻璃基板用于HBM4封装，同时投资Extol强化金属表面处理供应链。SKC/Absolics作为“先发量产抢占者”，在美国佐治亚州建成全球首座量产级工厂，已向AMD提供量产级样品进入认证，计划2026年启动小批量量产，其铜填充实现空洞率<0.5%工艺突破。台积电采取相对审慎的跟进策略，在台南嘉义建设首条CoPoS试点产线，2026年建立产线，初期采用300mm规格，并与康宁合作开发特种玻璃载具，封装面积路线图规划2026年实现5.5倍光罩尺寸、2028-2029年扩展至14倍。
从竞争格局看，全球已形成三大阵营。美国阵营以英特尔、Absolics、康宁为代表企业，走“自主研发+政府资助”的垂直整合路线，凭借CHIPS法案政策红利和Intel/AMD等客户资源占据技术先发优势，累计投资规模近20亿美元。韩国阵营则由三星电机、LG Innotek、SKC组成“电子+显示+材料”集团协同军，依托三星联盟内部协同快速迭代和大客户绑定策略，总投资达11.5亿美元。日本阵营以JOINT3联盟为纽带，联合AGC、DNP、肖特等老牌材料巨头，通过“联盟共创”模式构建全产业链生态，凭借深厚的材料技术积淀和精密制造传统稳扎稳打。
玻璃基板的核心工艺是TGV（Through Glass Via，玻璃通孔）。但在一线设备商口中，TGV的产业化远没那么简单。
成孔：工艺路线刚刚收敛
设备商向我们还原了TGV成孔的技术演进：“行业以前摸索过喷砂、机械钻孔、激光烧蚀、纯化学方式等多种路线，都无法满足要求。直到飞秒激光诱导配合湿法刻蚀，才成为目前最稳定的主流方案。”
其原理是：飞秒激光瞬时功率极高，在玻璃基板上产生非线性光学效应，诱导出改质区域；随后将基板浸润在化学药液中，诱导区域优先被腐蚀，形成通孔。通过控制药液循环，可将孔的锥度从50%优化到接近100%（完全垂直），同时避免常规钻孔带来的微裂纹和侧壁粗糙问题。侧壁粗糙度直接影响后续PVD种子层和电镀铜的附着力，如果孔壁太粗糙，铜层容易脱落，最终导致导电失效或玻璃破碎。
大族激光作为国内晶圆级TGV设备龙头提到：“国内做晶圆级TGV的设备，大部分使用我们的产品。竞争对手主要以低价抢单。”据其介绍，国内专注TGV打孔的设备商约有6-8家，除大族外，圭华智能的设备也已获得京东方等客户认可。
填孔：真正的“硬骨头”
然而，打孔只是第一步。真正的产业卡点在电镀填铜。
从业者直言：“打孔相对简单，电镀才是最难的。玻璃孔多、孔径窄且密，要保证每一颗孔内的铜填充一致性，避免出现空腔体。一旦有空洞，不仅导电失效，热应力下还会导致玻璃破碎。”另一名业内人士进一步指出：TGV最大的卡点是良率控制，包括微裂纹、填满不良等问题，且部分问题在可靠性应用中才会暴露。他建议产业界先从wafer level（晶圆级）业务落地，通过具体产品牵引和验证来稳固良率和可靠性，再向panel level（面板级）发展以降低成本、提升效率。
一名CMP设备从业者表示，核心问题集中在电镀均匀性和孔的填实度两大维度。他表示，前段时间的打样过程中就频繁出现空孔未镀实的情况。这种质量缺陷会引发严重的连锁反应：不仅直接导致导电失效和热应力下的玻璃破碎，更让下游企业不敢贸然采购后续的 CMP（化学机械抛光）设备，一旦电镀环节的良率无法保证，昂贵的 CMP 设备投入将面临巨大的闲置风险。
目前国内做玻璃基板加工较早的企业包括京东方、沃格光电（通格微）、厦门云天、佛智芯、三叠纪（迈科）、安捷利美维、成都奕成等，但这些企业普遍 CMP 设备购买量极少，根本原因正是电镀环节的瓶颈尚未突破。为了满足高精度产品的打样和小批量生产需求，不少企业只能选择将样品送往韩国代工，但这一方案成本极高，且面临严峻的运输难题：玻璃基板尺寸大、又薄又脆，极易在运输过程中破碎，企业不敢通过快递寄送，只能采用客户自提、专人专车护送甚至人工携带的方式，极大增加了时间和经济成本。
这意味着，TGV 的 “10:1 深宽比” 在实验室中已实现，但从实验室到产线，中间隔着良率、可靠性和一致性三座大山。
玻璃基板产业链上，设备投资单条产线超过1亿美元。但巨额投资的背后，是大量细分环节仍依赖进口或尚未成熟。
超薄玻璃的“非接触式搬运”
在玻璃基板加工中，一个极易被忽视却至关重要的环节是搬运。
苏州新君正代理的日本进口伯努利晶圆手指，专门用于玻璃基板的非接触式搬运。其原理是利用“流速快、气压低”的伯努利效应，通过气压将产品“托举”起来，配合电磁阀和压力表将压力严格控制在0.35兆帕以内。
“玻璃基板很脆，且厚度极薄，目前能做到0.1几毫米，”该供应商介绍，“真空吸附容易留下硬痕，而伯努利晶圆手指是非接触式的，不会损伤产品。但伯努利晶圆手指成本比真空吸附原理的产品高很多，设备贵、难做，甲方会算回报率，看重产品效率和破损率。”
目前，200微米以下的超薄玻璃基板搬运设备主要从日本进口。不过，目前下游客户已要求在中国生产，日本方面提供图纸和系统，中国供应商经日本审核合格后才能供货，以保证“能稳定5年、10年没问题”的极致稳定性。
这一细节折射出玻璃基板产业的整体困境：半导体行业对性能要求未必极高，但对稳定性的要求近乎苛刻。任何一个环节的微小波动，都会在后续工艺中被指数级放大。
激光与电镀：国产替代的两极
在TGV激光钻孔环节，国产设备已具备一定竞争力。大族激光占据国内晶圆级TGV设备龙头地位，圭华智能在激光辅助混合刻蚀领域获得认可。帝尔激光等企业也在飞秒激光诱导工艺上深度布局。但在PVD镀膜、电镀设备、检测设备等环节，依赖进口仍是现实。特别是电镀填铜设备，直接决定了TGV的良率上限，而国内在这一工艺上的设备能力明显弱于激光打孔。
材料端同样如此。高纯 TGV 玻璃原片目前主要依赖肖特（SCHOTT）、康宁（Corning）、旭硝子（AGC）等日美企业。国内企业如彩虹股份虽在 TGV 玻璃原片领域取得了一定进展，但整体产品强度仍不如国外品牌，很多国产玻璃在激光打孔、湿法刻蚀等加工过程中容易出现破碎问题，导致良率大幅下降，目前尚未能实现大规模替代。国产玻璃配方和打孔工艺的核心专利也仍被海外垄断。
如果说技术和设备是“硬约束”，那么产业生态的“软环境”则是决定玻璃基板能否从“样品”走向“商品”的关键。无成熟经验参考是当前玻璃基板四大痛点之首：技术路线不确定、标准体系缺失、良率爬坡困难。一位下游客户建议：“产业应制定统一的基板规范，涵盖翘曲、长宽比等基础指标。标准不通用，会导致设计端、制造端、封测端各自为战，反复试错。”
另一个被高频提及的关键词是“中试平台”。有专家建议：“搭建公共平台，建立中试试验线，让中小企业低成本试错，加速技术迭代。”而且，目前，国内一些AI设计公司已开始测试玻璃基大算力芯片，但“从芯片定义阶段就进行联合优化”的早期绑定机制尚未建立。多数项目仍停留在“流片后修改”的被动模式，极大拉长了验证周期。
一位从业者甚至直言，“国内虽有供应链能力，但缺乏出海口，建议结合华为，形成竞合概念。”另一位高校专家也表示，高校和研究院所可从顶层架构制定创新链路线图，而产业联盟则需要吸引更多下游企业，明确产品需求，才能真正加速技术产业化。
尽管AI/HPC芯片封装被视作玻璃基板的“最大增量场景”，但几乎所有受访者都认为：大规模应用尚未实现，光模块和射频才是现阶段最现实的突破口。
沃格集团的分析也支持这一判断：玻璃基板的低介电损耗特性，使其在800G/1.6T光模块、CPO（共封装光学）、5G/6G毫米波射频前端模块中优势显著。CPO场景中，玻璃在光通信波段（850-1550nm）具有优异透明性，可直接作为光波导载体，功耗较传统可插拔光学降低70%以上。
“优先选择光模块、射频、MEMS等场景落地，发挥玻璃基低损耗优势，再拓展高阶应用。”一位下游客户建议，这些场景对封装尺寸的极端要求相对宽松，但对信号完整性和热管理的要求极高，恰好匹配玻璃基板的物理优势。

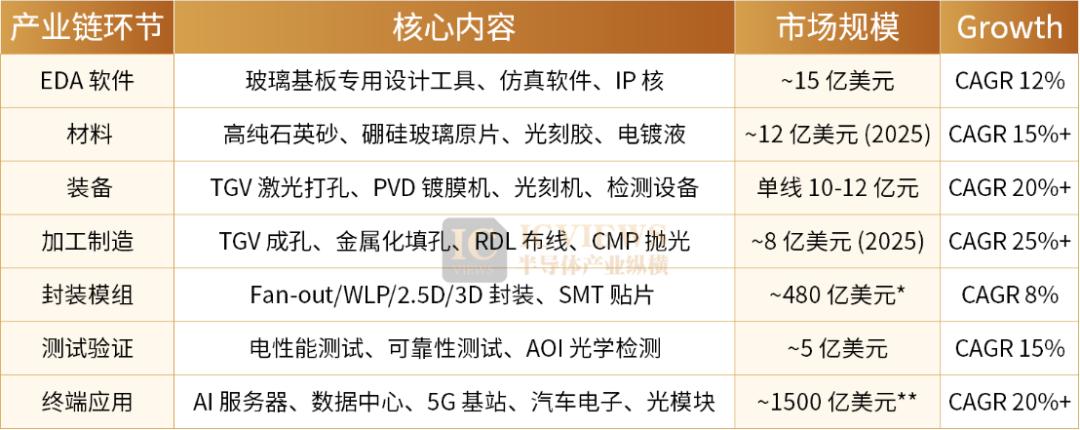

当前，玻璃基板产业正站在一个十字路口。一方面，Intel、三星、台积电的量产时间表已经排定，2026年的“产业元年”似乎触手可及；另一方面，国产玻璃基板良率不足、电镀填铜问题待解、标准体系尚未建立、中试平台匮乏，这些现实又在提醒行业：从“能做出样品”到“能稳定量产”，中间隔着两到三年的工程化爬坡。玻璃基板正“重塑整个电子信息产业链价值分配”，从EDA设计到终端应用，七大环节形成完整闭环，总带动市场规模超2000亿美元。但这场重塑不会一蹴而就。
对于国内产业而言，当前的关键任务不是盲目追求面板级封装的大尺寸量产，而是在晶圆级封装上把良率做扎实、把标准立起来、把中试平台搭起来。
毕竟，半导体行业从不相信“元年神话”，只相信经过5年、10年可靠性验证后的极致稳定。玻璃基板要真正走进产线，需要的不仅是巨头的路线图和资本的助推，更是产业链每一个环节对工艺细节的耐心打磨。
玻璃是透明的，但玻璃基板的产业化路径，仍需在迷雾中一步步探明。
